Un beau matin, vous montez dans votre voiture et quelque chose ne fonctionne plus – les vitres électriques ne répondent plus, la radio est silencieuse, les essuie-glaces refusent de démarrer, ou un feu intérieur reste éteint. Pas de voyant particulier, pas de bruit suspect – juste une panne sèche d’un équipement électrique.
Dans la grande majorité de ces cas, la cause est un fusible grillé. C’est l’une des pannes les plus courantes sur un véhicule, l’une des plus simples à diagnostiquer, et souvent l’une des seules que vous pouvez régler vous-même en quelques minutes – si vous savez où regarder et quoi faire.
Voici tout ce qu’il faut savoir sur les fusibles automobiles: leur rôle, les types qui existent, comment les localiser, comment reconnaître un fusible grillé, comment le remplacer correctement, et – surtout – quand un fusible qui grille n’est pas un simple inconvénient mais le signe d’un problème électrique plus profond.
À quoi sert un fusible?
Un fusible est un composant de sécurité électrique. Son principe est simple: c’est un conducteur métallique calibré pour fondre quand le courant qui le traverse dépasse un seuil précis, exprimé en ampères. En fondant, il interrompt le circuit et protège ainsi les composants électriques en aval – les câbles, les modules électroniques, les moteurs de lève-vitres, l’autoradio, les calculateurs – contre une surintensité qui pourrait les endommager ou, dans les cas extrêmes, provoquer un incendie.
Chaque équipement électrique de votre voiture possède son propre fusible. C’est un système de protection individuel: si quelque chose se passe mal sur le circuit des lève-vitres, seul le fusible de ce circuit grille. Le reste du véhicule continue de fonctionner normalement. C’est aussi ce qui rend le diagnostic d’une panne électrique plus simple: la panne est isolée, et le fusible grillé pointe directement vers le circuit en cause.
Une voiture moderne compte typiquement entre 40 et 80 fusibles, répartis dans deux boîtiers distincts. Chacun est associé à une valeur d’ampérage précise et à un équipement spécifique, indiqués dans le manuel du propriétaire et généralement sur le couvercle du boîtier lui-même.
Les types de fusibles: comment les reconnaître
Il existe trois grandes familles de fusibles automobiles, qui se distinguent par leur taille et leur capacité.
Les mini-fusibles (10 x 15 mm, 2 à 30 ampères) sont les plus répandus sur les véhicules modernes. Compacts, ils équipent la plupart des circuits de l’habitacle – audio, éclairage intérieur, lève-vitres, accessoires USB, climatisation, etc. C’est le format qu’on retrouve dans presque toutes les voitures japonaises, européennes et américaines des vingt dernières années.
Les fusibles standards (20 x 20 mm, 3,5 à 30 ampères) sont le format classique qu’on retrouve sur les véhicules plus anciens et sur certains circuits mixtes. Légèrement plus grands, ils sont encore courants sur plusieurs modèles en circulation.
Les maxi-fusibles (35 x 25 mm, 30 à 90 ampères) sont réservés aux circuits haute puissance dans le compartiment moteur – alternateur, systèmes de refroidissement, circuits principaux d’alimentation. On ne les remplace généralement pas soi-même sans connaissances électriques solides.

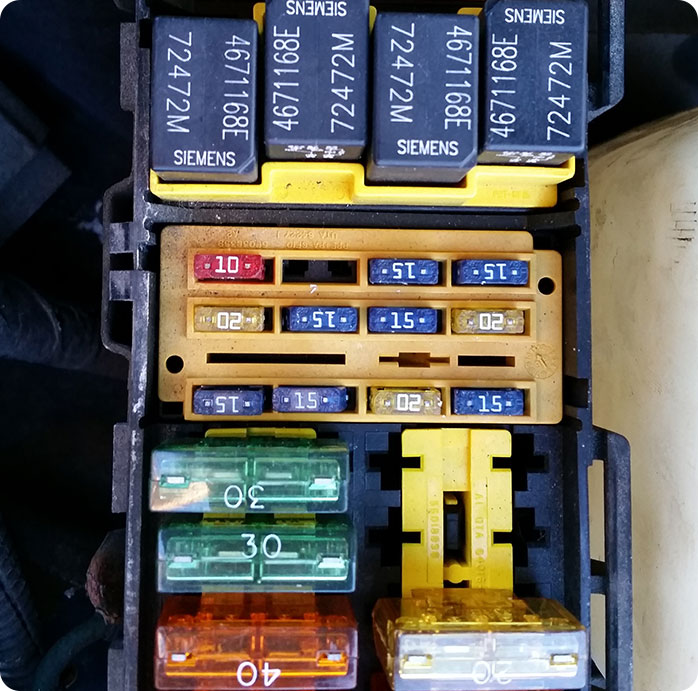

Le code couleur est normalisé et identique sur tous les constructeurs. Brun: 7,5 ampères. Rouge: 10 ampères. Bleu: 15 ampères. Jaune: 20 ampères. Transparent ou blanc: 25 ampères. Vert: 30 ampères. Cette standardisation est utile – si votre fusible jaune de 20 ampères a grillé, vous cherchez un fusible jaune marqué 20A, quelle que soit la marque de votre véhicule.
Où se trouvent les boîtes à fusibles ?
La quasi-totalité des véhicules modernes possèdent deux boîtiers à fusibles distincts.
Le boîtier habitacle se trouve à l’intérieur du véhicule, le plus souvent du côté conducteur – derrière une trappe sous le tableau de bord, dans le panneau latéral de la planche de bord, ou parfois dans la boîte à gants selon les modèles. Il regroupe les fusibles des équipements de confort et d’électronique embarquée : audio, lève-vitres, sièges électriques, éclairage de courtoisie, port USB, climatisation, alarme.

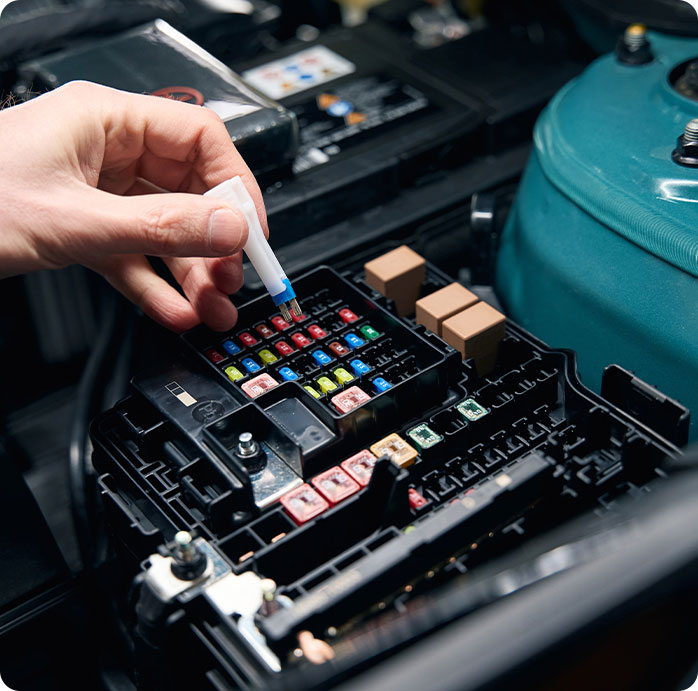

Le boîtier moteur se trouve dans le compartiment moteur, généralement à proximité de la batterie. Il contient les fusibles des circuits de puissance et des systèmes moteur : ventilateur de refroidissement, pompe à carburant, système ABS, éclairage extérieur, démarreur sur certains modèles. C’est aussi là que se trouvent les maxi-fusibles haute intensité et souvent les relais.
Pour trouver l’emplacement exact sur votre véhicule et identifier à quel circuit correspond chaque position dans le boîtier, la référence est toujours le manuel du propriétaire. La cartographie des fusibles y est détaillée page par page. Elle est aussi généralement imprimée ou collée sur la face intérieure du couvercle du boîtier lui-même – c’est la première chose à regarder avant de toucher quoi que ce soit.
Si vous n’avez plus le manuel de votre véhicule, la plupart des constructeurs le mettent à disposition en ligne gratuitement, et de nombreux forums spécialisés par modèle publient des schémas détaillés. Pour les VUS et multisegments récents, le boîtier moteur peut parfois être dédoublé avec un module de servitude moteur séparé – à ce stade, référez-vous au manuel ou passez nous voir.
Comment reconnaître un fusible grillé
Un fusible grillé se reconnaît visuellement dans la grande majorité des cas. Le corps du fusible est en plastique transparent ou translucide, ce qui vous permet de voir le filament métallique à l’intérieur. Si ce filament est rompu – cassé en son milieu ou fondu avec une trace noirâtre – le fusible est grillé et doit être remplacé.
Parfois la rupture est nette et évidente. D’autres fois, la trace est subtile, surtout si le fusible n’a pas vraiment «claqué» mais s’est dégradé progressivement. En cas de doute, l’outil de confirmation est le multimètre réglé en mode continuité : posez les deux sondes de chaque côté du fusible retiré du boîtier. Si le multimètre émet un signal sonore, le fusible est bon. Silence – il est grillé.
Certains boîtiers incluent une pince extractrice et parfois des fusibles de rechange sous le couvercle – une attention pratique que certains constructeurs ont eu la bonne idée d’intégrer. Sinon, un jeu de fusibles de rechange coûte 2 à 4 dollars en quincaillerie ou en boutique auto et mérite d’être gardé en permanence dans la boîte à gants. C’est le genre de préparation qui vous évite une attente en bord de route ou une remorque pour ce qui prend deux minutes à régler.
Comment remplacer un fusible correctement
Le remplacement d’un fusible est une opération à la portée de tout conducteur, à condition de respecter deux règles absolues.
Première règle: couper le contact avant toute manipulation. Retirez la clé du démarreur et attendez quelques secondes. Sur les véhicules récents avec démarrage sans clé, assurez-vous que le véhicule est complètement éteint. Pour les fusibles du boîtier moteur, certains techniciens recommandent de débrancher la borne négative de la batterie avant d’intervenir sur les fusibles haute intensité – c’est une précaution supplémentaire qui ne prend que quelques secondes.
Deuxième règle, non négociable: toujours remplacer un fusible par un fusible de même ampérage. Si votre fusible bleu de 15 ampères a grillé, vous le remplacez par un fusible bleu de 15 ampères – pas par un jaune de 20 ampères «parce qu’il tient mieux». Un fusible de calibre supérieur ne grillera pas à temps en cas de surintensité réelle. Il laissera le courant endommager les câbles ou les composants en aval. Dans les cas extrêmes, il peut provoquer un incendie électrique. C’est la règle la plus importante de toute l’opération.

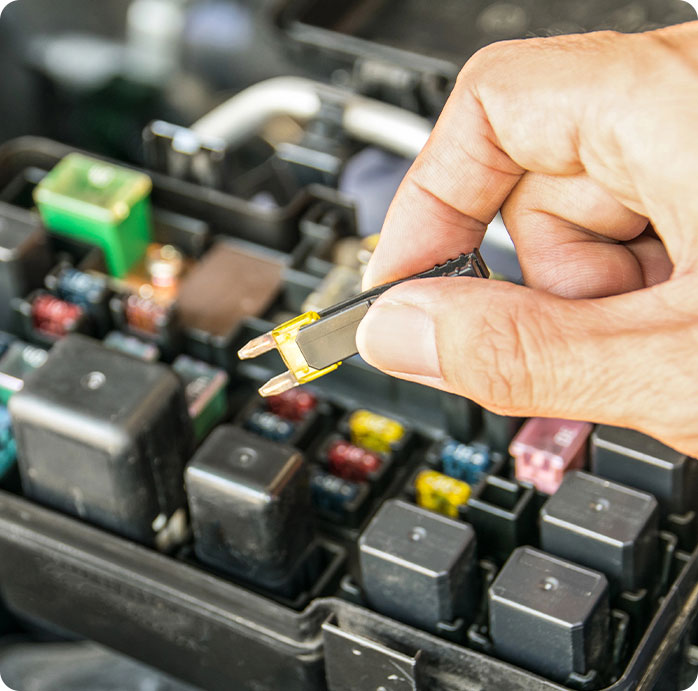

La procédure concrète: identifiez le fusible concerné sur la cartographie du couvercle ou dans le manuel, localisez-le dans le boîtier, utilisez la pince extractrice (ou une pince à becs fins si la pince n’est pas fournie) pour le retirer délicatement sans forcer sur les bornes, vérifiez visuellement qu’il est bien grillé, insérez le fusible de remplacement de même ampérage et de même taille jusqu’à ce qu’il soit bien en place, remettez le contact et vérifiez que l’équipement fonctionne à nouveau.
Le fusible qui revient: un signal à ne pas ignorer
C’est le point le plus important de ce guide, et celui qu’on répète le plus souvent au garage: un fusible qui grille une fois, c’est un fusible. Un fusible qui grille deux fois, c’est un problème électrique.
Le fusible ne grille pas au hasard. Il grille parce qu’il a détecté une surintensité sur son circuit – et cette surintensité a une cause. La plupart du temps, quand un fusible grille une fois de façon isolée, c’est une pointe de tension passagère, un accessoire mal branché sur l’allume-cigare, ou simplement l’âge du composant. On remplace, ça ne revient pas.
Mais si le fusible de remplacement grille à son tour – parfois immédiatement, parfois après quelques jours – il y a une fuite de courant, un court-circuit ou un composant défaillant quelque part sur ce circuit. Continuer à mettre des fusibles sans chercher la cause, c’est risquer d’endommager des composants électroniques coûteux ou, dans les cas graves, de créer un risque d’incendie électrique dans le câblage.
Sur les véhicules modernes – et particulièrement sur les véhicules électriques et hybrides dont l’architecture électronique est plus complexe -, un fusible récurrent peut aussi être le signe d’un problème dans un module de commande ou un calculateur. Ce type de diagnostic nécessite de l’équipement spécialisé et une lecture des codes de défaut. Notre service de diagnostic électronique couvre exactement ce type de situation.
Les erreurs courantes à éviter
- Utiliser un fusible de calibre supérieur pour «éviter qu’il grille» est l’erreur la plus fréquente et la plus dangereuse. Elle supprime la protection sans résoudre le problème sous-jacent.

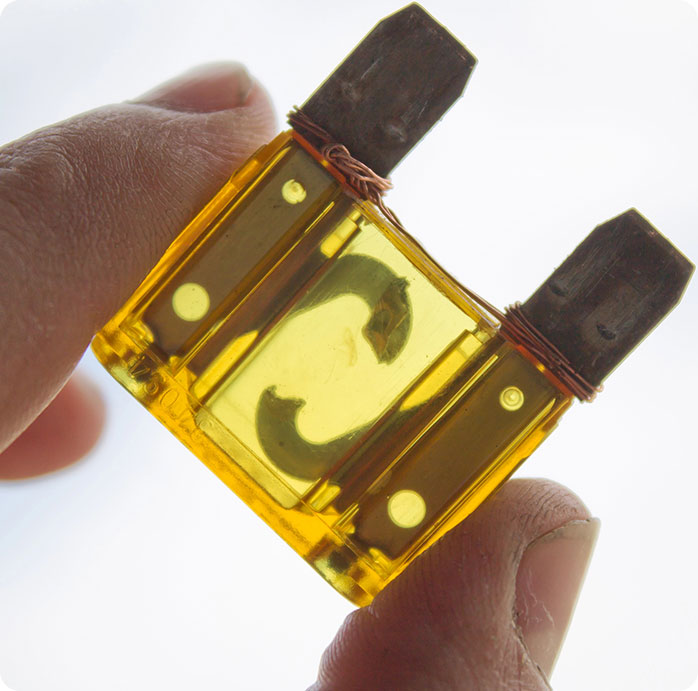

- Improviser avec du papier aluminium ou un fil de métal dans le logement d’un fusible grillé – une pratique malheureusement encore vue sur des véhicules d’occasion. C’est un court-circuit en attente. Aucune improvisation de ce type ne devrait jamais trouver sa place dans un circuit électrique automobile.
- Forcer sur le boîtier ou les bornes lors de l’extraction. Les fusibles s’extraient avec légèreté. Si un fusible résiste, vérifiez qu’il n’est pas légèrement de travers dans son logement. Les bornes des boîtiers sont fragiles et peuvent se plier si on force.
- Ne pas couper le contact avant de toucher aux fusibles. Même si le risque est faible pour les circuits basse intensité, c’est une habitude de sécurité qui ne prend rien et qui protège les systèmes électroniques sensibles d’une décharge imprévue.
Quand venir au garage
Vous pouvez remplacer vous-même un fusible grillé sans problème – c’est fait pour ça, et on vous y encourage. Mais voici les situations où une visite au garage est la bonne décision:
- Le fusible grille à nouveau après remplacement. Il y a un court-circuit ou un composant défaillant à trouver sur ce circuit – le fusible ne fait que révéler le problème.
- Vous ne trouvez pas de fusible grillé alors qu’un équipement ne fonctionne plus. Le problème peut être un relais défaillant, un câble coupé, ou un connecteur corrodé – autant de causes qui nécessitent un diagnostic plus approfondi.
- Plusieurs équipements ont cessé de fonctionner en même temps. Cela peut indiquer un fusible de circuit principal qui a lâché, voire un problème dans le boîtier de servitude moteur – une pièce plus complexe à diagnostiquer.
- Une odeur de plastique brûlé vient du tableau de bord ou du compartiment moteur. C’est un signal d’alarme à traiter immédiatement – une odeur de brûlé dans le câblage précède parfois un incendie électrique. Dans ce cas, ne remettez pas le contact et consultez sans délai.
Les fusibles, c’est l’une des choses les plus simples qui soit dans une voiture – et pourtant ils font partie des pannes qui génèrent le plus d’incertitude. Parce qu’on ne les voit pas, parce qu’on ne sait pas exactement où ils sont, et parce qu’on ne sait pas toujours si le problème s’arrête au fusible ou si c’est le début de quelque chose de plus compliqué.
Si vous avez une panne électrique inexpliquée, commencez par le fusible – c’est la cause la plus fréquente et la plus simple à vérifier. Et si vous n’êtes pas à l’aise pour le faire vous-même, ou si le problème revient après remplacement, passez nous voir. Notre équipe a ce qu’il faut pour diagnostiquer les systèmes électriques et électroniques et identifier la cause réelle – pas juste le symptôme.
Prenez rendez-vous en ligne ou passez directement au garage si le problème est urgent. On est là depuis 45 ans pour ce genre de questions – petites et grandes.
